Трубный ключ — как пользоваться инструментом правильно

Трубные ключи применяются в целом ряде сценариев, в которых нужно собрать или демонтировать трубопровод из круглых труб. Наиболее известные направления — в нефтегазовой отрасли, коммунальной сфере, промышленности.

Преимущество современных профессиональных трубных ключей — высокая надежность, удобство в работе и долгий срок службы. Как пользоваться инструментом — в этой статье.

Как устроен трубный ключ

Это сравнительно простой ручной инструмент. Принцип действия и конструкцию рассмотрим на основе распространенной модели 31000 Ridgid. Конструктивно трубный ключ такого типа состоит из:

• Прямой ручки. Она может быть выполнена из облегченного металла — алюминия. Или отличаться высокой надежностью — чугунная. Длина ручки имеет значение при выборе инструмента. Она удлиняет размер рычага, позволяя увеличивать усилие, создаваемое руками рабочего, и передавать его на трубу.

• Нижней щеки. В рабочем положении эта деталь надежно зафиксирована на верхнем конце ручки. Верхняя часть щеки, контактирующая при работе с поверхностью трубы, выполнена ребристой. Зубья обеспечивают надежный захват заготовки, минимизируют ее деформацию и снижают риск проскальзывания.

• Верхней щеки. Представляет собой металлическую деталь Г-образной формы. В рабочем положении инструмента она вставляется в направляющие отверстия, предусмотренные на прямой ручке. Зазор между верхней и нижней щеками регулируется резьбовым механизмом. Выбор рабочего размера выполняет монтажник с помощью гайки с удобным хватом.

Кроме описанного выше прямого трубного ключа, существуют еще несколько видов инструмента с аналогичным назначением:

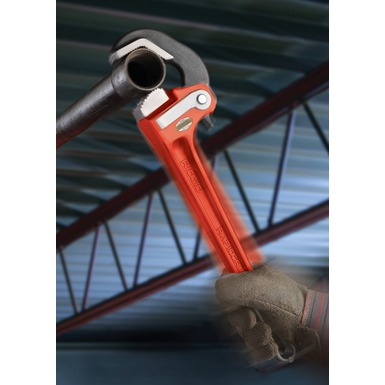

• Ключ с самозахватом. В линейке инструментов Ridgid это модели серии RapidGrip. Принципиальное отличие — в способе захвата трубы. Верхняя щека выполнена в виде буквы V. Она накидывается на круглую заготовку. При повороте ключа нижняя щека также входит в плотный контакт с трубой, обеспечивая надежное сцепление и передачу момента. В этой модели нет резьбового соединения элементов ключа, что заметно ускоряет процесс подготовки инструмента и повышает удобство работы.

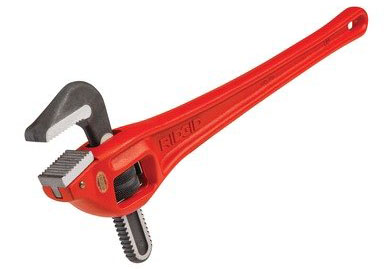

• Коленчатый ключ. Схож по конструкции с прямым, с тем отличием, что штанга верхней щеки закреплена под углом к оси ручки. Инструмент удобен при работе в тесном пространстве, когда доступ к трубе ограничен.

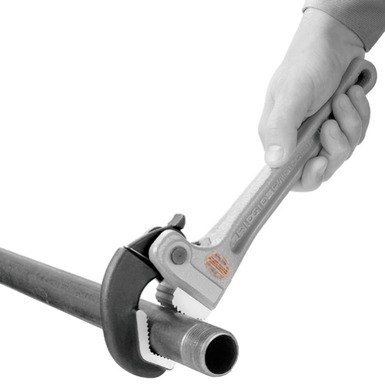

• Алюминиевый облегченный ключ. Похож по конструкции на инструмент с самозахватом. Имеет такую же верхнюю щеку V-образной формы с пружинным механизмом. Но ручка выполнена из прочного алюминиевого сплава, что делает инструмент легче примерно на 35%, чем классические модели, рассчитанные на сравнимую нагрузку.

Отличия профессионального инструмента

Признаками профессионального инструмента считаются:

• Прочная и надежная конструкция. В случае с Ridgid отметим удобный хват ручки и продуманность в мелочах. Так, красный цвет, кроме демонстрации принадлежности инструмента к известному бренду, несет функциональную нагрузку. Контрастный ключ легче обнаружить в ящике и сложнее потерять на объекте.

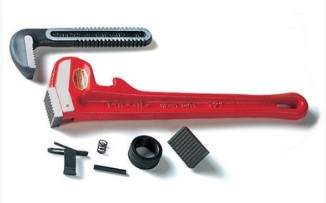

• Наличие запчастей. Возможность восстановить работу профессионального инструмента — одно из требований отрасли. Ridgid предлагает отдельно приобрести верхнюю щеку и сменный элемент нижней. Первая просто вставляется вместо вышедшей из строя. Вторая — нижняя щека, имеет штифтовое крепление. Ее также можно быстро заменить без применения сложного инструмента.

• Удобство работы. В Ridgid применена самоочищающаяся резьба. Она препятствует заклиниванию гайки при высокой нагрузке и использовании в агрессивной внешней среде: влажность, грязь. Поэтому гайка плавно и сравнительно легко перемещается по винтовому держателю, помогая точно регулировать расстояние между верхней и нижней щеками трубного ключа.

Правила эксплуатации

При работе с трубным ключом производитель указывает следующие правила, обеспечивающие безопасность монтажника и долгий срок службы инструмента:

• Перед началом работы проверяется комплектность ключа. Гайка должна свободно вращаться, изменяя положение верхней щеки.

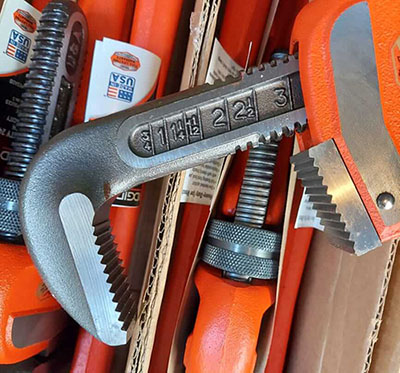

• Монтажник предварительно выставляет нужный размер трубы с помощью гайки. В профессиональном инструменте для этого предусмотрена шкала на ручке. В других придется выставить это расстояние на глаз.

• Ключ подводится к трубе таким образом, чтобы круглая заготовка была расположена между верхней и нижней щекой. Зубья при затягивании гайки входят в надежное сцепление с металлической поверхностью. При этом производитель указывает на необходимость оставить зазор около 12 мм между штангой верхней щеки и трубой. Делается это для исключения прямого контакта между заготовкой и указанным элементом инструмента. При приложении значительной силы есть риск сломать штангу.

• Монтажник прикладывает усилие к ручке ключа, вращая его в направлении закручивания или откручивания резьбового соединения. При повороте контакт между щеками и трубой усиливается. В определенный момент заготовка приходит в движение и далее движется синхронно с ручкой.

• При работе в стесненном пространстве, когда невозможно обеспечить полный ход ручки вокруг трубы, монтажник ослабляет давление на ручку и немного подает ее в обратном направлении. Контакт между щеками и заготовкой ослабляется. Ключ можно свободно снять с трубы и переставить в новое удобное положение.

Требования безопасности

• Запрещается применять для работы с трубой ключ, не предназначенный для этого диаметра. Обеспечиваемое сцепление может оказаться недостаточным, существует риск повреждения заготовки и соскальзывания инструмента, влекущее травму и угрожающее другим элементам конструкции трубопровода, оборудования.

• Запрещено использовать трубный ключ для операций с заготовками, не описанными в инструкции. Некоторые мастера ошибочно используют эти инструменты для поднятия или изгибания труб. Возникающие при этих операциях нагрузки и их направление нехарактерно для конструкции и может повлечь повреждение деталей.

• Трубный ключ используют только для круглых заготовок. Попытка применять его для шестигранного и квадратного в сечении прута не допускается.

• Запрещается использовать трубный ключ в качестве молотка. Такие ударные нагрузки опасны для ручки и могут привести к ее повреждению.

• Удлинение длины ручки трубного ключа с помощью отрезка трубы подходящего диаметра запрещается. В этом случае нагрузка заметно превышает расчетную, которую способны развить руки монтажника. Есть риск повреждения самой заготовки и инструмента.

Автор статьи:
Техник-технолог
Чулков Вячеслав Александрович
