Типы и устройство ручных трубогибов
Ручные трубогибы — простой и надежный инструмент, позволяющий обойтись без лишних сочленений при сборке трубопроводов сложной конфигурации. Они также применяются в строительстве и машиностроении для изготовления каркасов из профилированной круглой трубы.
О видах и особенностях конструкции ручных трубогибов — в этой статье.
Виды
Основное преимущество ручного инструмента — отсутствие привязки к электросети. Пользоваться таким трубогибом можно в подвале, на объекте, без подключения к электричеству. Он не боится грязи, повышенной влажности и других негативных факторов, сопровождающих работу монтажников и сантехников.
Этому определению соответствуют три основных модификации этого инструмента:
-
Рычажный. Классический инструмент с длинными, до 40 см, ручками. Они оснащены эргономичными резиновыми накладками для рук на концах. Длина ручек критична, потому что они выполняют роль рычага. Максимальный рабочий диаметр рычажных моделей — до 1/2 дюйма. Что примерно соответствует 12 мм в привычной нам метрической системе.
-
Арбалетный. Рама инструмента выполнена в виде буквы Т. В движение приводится храповым механизмом. Труба зажимается между переставляемыми роликами на концах верхней планки и полукруглым сегментом с выполненной в нем канавкой, соответствующей форме заготовки. Есть сменные башмаки для работы с различными диаметрами.
-
Гидравлический. Преимущество такого инструмента — мощный гидравлический цилиндр, который приводится с помощью ручного механизма. Конструкция обычно повторяет арбалетную. С тем отличием, что вместо храпового механизма установлен гидроцилиндр. Гидравлические модели способны сгибать трубы из стали диаметром 22 мм и более.
Некоторые классификации ручного инструмента для гибки труб включают аккумуляторные модели. Такие, например, на российском рынке представляет марка REMS. Но достаточно большой вес — более 8 кг, в сравнении с 2-5 кг для большинства ручных моделей, и высокая цена не позволили аккумуляторным моделям получить широкое распространение у мастеров. К минусам инструмента с аккумулятором также относят ограниченное время автономной работы.
Как правильно выбрать инструмент
При выборе ручного трубогиба ориентируются на три основных параметра:
- Материал труб и максимальный размер. Для большинства сантехнических работ достаточно моделей, способных сгибать заготовки диаметром до 1 дюйма. Они могут работать с тонкостенными трубками из стали, меди.
- Возможность работы с разными диаметрами. Сменные башмаки и ролики позволяют сделать инструмент более универсальным. Но одновременно увеличивают вес и размер кейса для переноски. Так, модель BREXIT B-Bend 1A в полной комплектации весит до 25 кг. Но имеет в комплекте сменные насадки, чтобы сгибать под углом до 90° заготовок 7 разных диаметров — от ⅜ до 1 дюйма.
- Стоимость. Чем сложнее модель, тем дороже. Самые дорогие ручные трубогибы — гидравлические и аккумуляторные. Цена этих профессиональных инструментов может быть в 50-100 раз выше, чем у рычажных моделей для небольших диаметров. Но стоит отметить, что они справляются с трубами из стали, в том числе — из нержавейки. А недорогие инструменты начального уровня предназначены для работы с медью, латунью. Например, при сборке контуров холодильной техники, морозильников, кондиционеров.
Еще один важный критерий в выборе — комплект поставки и кейс. Чем богаче набор сменных элементов, тем меньше аксессуаров придется докупать при эксплуатации. Кейс защищает инструмент от грязи и пыли. Он не позволяет потерять ценные аксессуары при перевозке и переноске между объектами.
Стоит отметить, что продуманность конструкции инструмента влияет на качество гибки трубы. Так, в качественных изделиях башмаки и ролики имеют канавки, соответствующие форме заготовки. Это позволяет равномерно распределять нагрузку при изгибе. Соответственно, минимизировать вероятность появления вмятин на заготовке.
Устройство и порядок работы

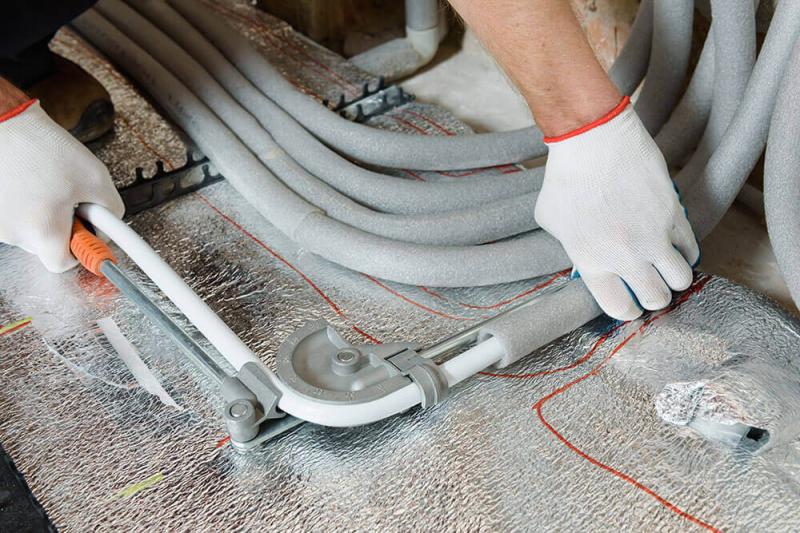

Принцип действия ручного трубогиба рассмотрим на примере рычажной модели. Две ручки длиной до 40 см имеют одну общую точку крепления. В ней установлен круглый башмак, размер которого определяет радиус изгиба заготовки.
Ход работы с таким инструментом прост:
- Ручки располагаются под углом 90° друг к другу — раскрываются под воздействием силы рук рабочего.
- Заготовка помещается в зазор между одной из ручек со специальным захватом и башмаком.
- Ручки сводятся под действием силы рук мастера. Заготовка сгибается на 90°. Для получения разворота 180° действие нужно повторить.
Профессиональные модели комплектуются транспортиром, позволяющим контролировать угол сгиба. Это важно при работе с трубопроводами и контурами сложной конфигурации.
Преимущества рычажных моделей начального уровня: простота конструкции и, как следствие, низкая цена. Но со стальной трубой с толстыми стенками они не справляются. Зато идеально подходят монтажникам, устанавливающим кондиционеры, морозильники и холодильники.
Также существует второй вариант конструкции рычажного трубогиба — усиленный. Рассмотрим его на примере модели BREXIT B-Bend 1A. Он оснащен одной ручкой. Она выполнена съемной. Это позволяет упростить переноску и перевозку инструмента.
Мощный блок с башмаком закрепляется на верстаке. Ручка используется для удлинения рычага, приводящего в движение подвижную часть механизма. За несколько энергичных движений мощная круглая труба сгибается вокруг башмака.
Принцип действия арбалетных моделей несколько иной. Труба зажимается между центральным башмаком на ручке инструмента и роликами, установленными на поперечной планке.
Сам изгиб заготовки выполняется путем подачи вверх сегмента. В зависимости от модели это делается с помощью гидроцилиндра или храпового механизма.
Существуют арбалетные инструменты, которые комплектуются треногой для установки на пол. Это повышает удобство их использования в мастерских, на объектах с большим объемом работ.
Автор статьи: Техник-технолог Чулков Вячеслав Александрович
