Пресс клещи — для чего нужны, как работают

Пресс-клещи — обязательный атрибут мастеров, монтирующих и обслуживающих трубопроводы различного назначения из металлопластиковых труб. Такое же соединение можно использовать и при работе с заготовками из сшитого полиэтилена.

Что такое пресс-клещи, для чего нужны, как ими пользоваться и особенности выбора модели рассмотрим в этой статье.

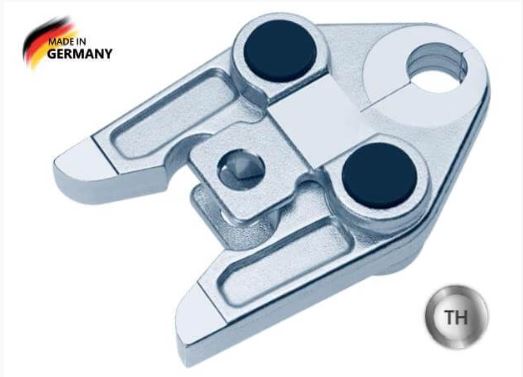

Назначение инструмента

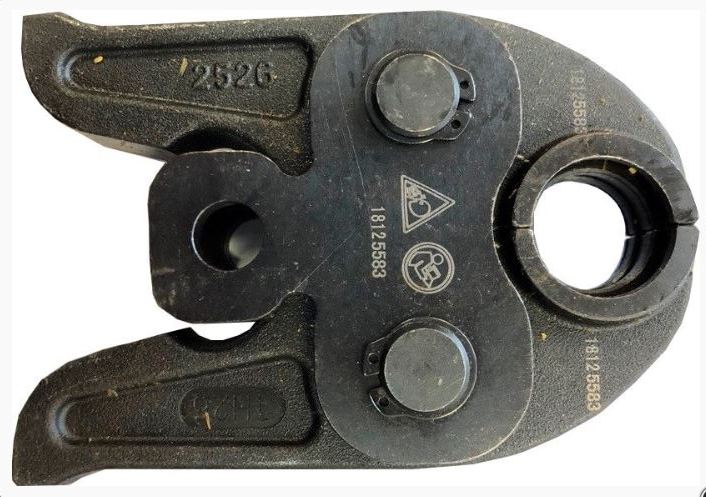

Отметим, что в этой статье мы расскажем только об одном классе этого инструмента — TH. Назначение пресс клещей этого типа — обжим фитингов труб. Преимуществами такого соединения считаются:

• Высокая надежность и долговечность. Этот тип соединения неразъемный. Он уверенно противостоит вибрациям, механическим воздействиям, эффективен в трубопроводах высокого давления. Не ослабнет и не раскрутится на всем сроке эксплуатации.

• Скорость монтажа и сравнительно невысокая стоимость. Используя фитинг, вы получаете соединение, сравнимое по прочности со сваркой, но без применения сложного оборудования.

• Гарантированный результат. При правильном использовании шанс обжать фитинг без повреждения и нарушения формы близок к 100%. Брак чаще всего обусловлен неверным выбором типа инструмента и/или некачественными/деформированными гильзами.

Как и с другими типами инструмента, на рынке представлены разные по надежности и цене модели.

Основной признак, позволяющий определить, что это пресс-клещи профессионального класса — их высокая прочность. Некоторые профессиональные модели выдерживают усилие до 12-15 т. Этого достаточно для работы с достаточно толстыми трубами 32 мм.

Форма клещей и вкладышей разработана таким образом, чтобы обеспечивать равномерный прижим по всей поверхности фитинга. Гильза плотно прилегает к трубе. Ей придается правильная форма. При верном выборе типа и размера инструмента труба не деформируется и не передавливается. Что положительно влияет на сохранение пропускной способности трубопровода и сведение к минимуму кавитационных процессов.

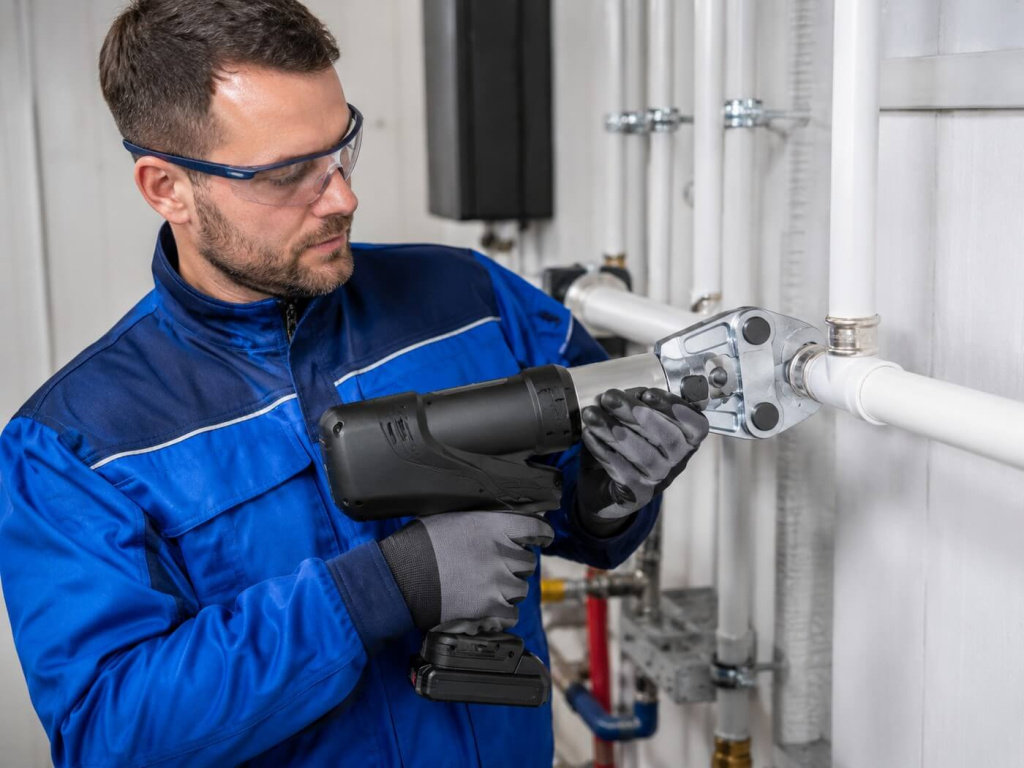

Как работают пресс-клещи

Рассмотрим, как работают пресс-клещи на примере модели Rotorica ProPress TH-32. В разжатом состоянии инструмент накидывается на предварительно установленный фитинг. В большинстве моделей раскрыть клещи можно, нажав на удобный курок с одной стороны большим пальцем. При снижении давления пружина сама вернет инструмент в рабочее положение, обеспечив достаточно плотный охват фитинга.

Далее следует опрессовка. Инструмент сам обеспечит нужный уровень прижима, если он оснащен электрогидравлическим или электромеханическим приводом. Также пресс-клещи могут быть установлены на ручной механизм. В этом случае для сжатия фитинга мастеру нужно свести ручки. Нужный уровень давления обеспечивается системой рычагов, заметно увеличивая силу мышц человека.

Важно выполнять работу аккуратно, не допускать перекосов. Это позволит обеспечить герметичность и прочность соединения. Позволит не испортить гильзу и не получить травму. Поскольку при работе инструмент может развивать давление 10 т и более.

Отметим, что устройство пресс-клещей обеспечивает их универсальность. Некоторые модели можно с равной степенью эффективности использовать на ручном инструменте, устанавливать на аккумуляторные, гидравлические и механические пресс-инструменты. Кроме того, съемный механизм удобен для хранения в кейсе, позволяет перейти от одного размера трубы к другому без потери качества обжима. Пресс-клещи просто заменяют на модель подходящего типа.

Как выбрать пресс клещи

Размер

Основное, для чего разработаны и используются пресс-клещи, — это обжим фитингов для труб. Каждая модель рассчитана только на один размер. Максимальным для этого стандарта считается 32 мм. Начинается модельный ряд с тонких фитингов 16 мм.

Существуют универсальные модели, вкладыши в которых можно заменять. В этом случае мастер выбирает подходящую матрицу исходя из диаметра труб, с которыми предстоит работать. Но большинство профессиональных пресс-клещей поставляются без возможности замены вкладышей.

Стандарт

Перед тем, как выбрать пресс-клещи стоит убедиться, что они соответствуют стандарту фитингов, с которыми им предстоит работать. Обозначение TH является достаточно большим классом этих элементов монтажа. Разработан он компанией HENCO, но придерживаются его многие бренды, включая заводы из Европы, России, Китая.

Тем не менее, у некоторых типов фитингов могут быть особенности. Так, сама компания HENCO рекомендует для своих моделей на 32 мм использовать стандарт клещей BE и HE. Разумно будет уточнить этот момент у поставщика фитингов.

Класс инструмента

Отличие профессиональных моделей — более прочные материалы и долгий ресурс использования. Объясняется это иным подходом производителя к проектированию, испытанию и сертификации своих инструментов. Так, для модели Rotorica ProPress TH-32 изготовитель заявляет о тестировании давлением в 12–15 т в течение 10 тысяч циклов разжим/сжатие. По данным производителя, использование высокопрочной стали марки 33 HRC позволяет примерно на 20% увеличить прочность инструмента в сравнении с некоторыми другими лидерами этого сектора.

Еще одно отличие профессионального инструмента — удобство в работе. Продуманная конструкция исключает заклинивание при работе. Инструмент выглядит прочным, он достаточно тяжелый, поскольку выполнен из толстого металла. Без проблем устанавливается и снимается с электропривода.

Бюджетные модели выполняют ту же работу. Но имеют чуть меньший ресурс использования и уступают профессиональным по некоторым другим характеристикам. При этом они могут быть вполне надежны и эффективны при небольших объемах работы.

Отметим, что в пределах одного бренда производитель может предлагать схожие по задачам инструменты в разных классах. Так, у Rotorica есть модель TH32, рассчитанная на тот же размер фитингов, как и профессиональная ProPress (описана выше). В ней применена менее прочная сталь. Но механизм достаточно надежен, чтобы производитель мог заявить гарантию на 1 год, а монтажник — рассчитывать на несколько лет безупречной службы инструмента.

Автор статьи:
Техник-технолог
Чулков Вячеслав Александрович
