Как нарезать резьбу на трубе: ручной клупп, электрический клупп или станок?

Резьбовые соединения широко применяются при монтаже и ремонте стальных трубопроводов. Но ответ на вопрос «Как нарезать резьбу на трубе?» — это не только про правильную технологию процесса, нужно учитывать диаметр и состояние трубы, доступ к месту работы и объем операций. И, конечно, подобрать подходящий инструмент для нарезания резьбы на трубах.

Главный принцип выбора: инструмент подбирают не по правилу «мощнее — лучше», а под условия работы. Для одной резьбы или двух на существующем трубопроводе станок избыточен, а при десятках одинаковых заготовок ручной клупп будет неоправданно медленным.

Чем нарезать резьбу на трубе

В монтажной практике наружную резьбу на металлической трубе чаще всего нарезают ручным клуппом, электроклуппом или на резьбонарезном станке. Во всех случаях используется режущая оснастка, формирующая профиль резьбы, но способ ее привода и организация работы различаются.

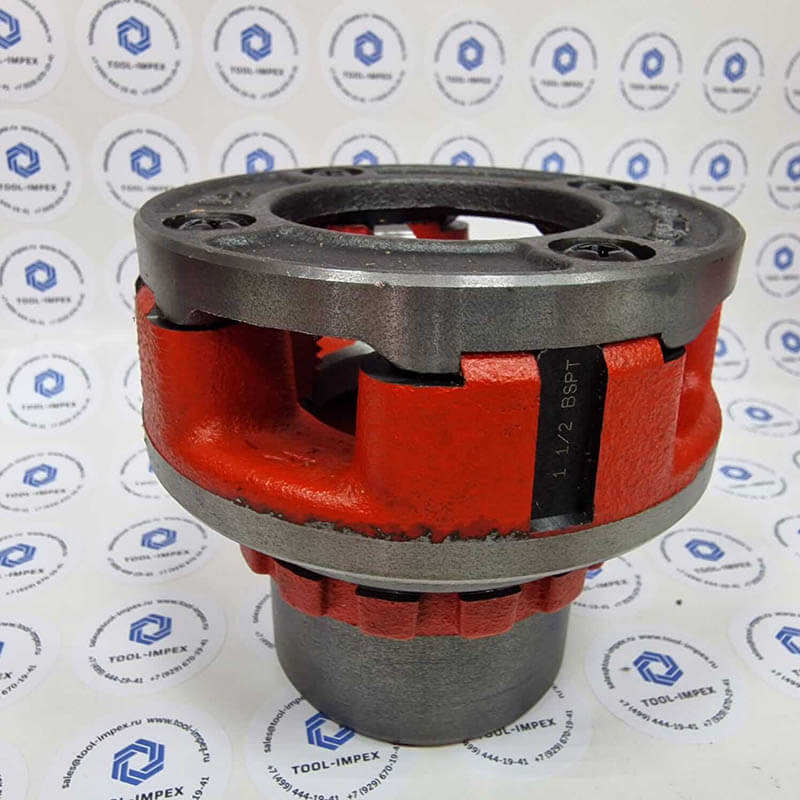

Непосредственно металл снимают режущие элементы резьбонарезной головки — гребенки. В ручном клуппе головка приводится во вращение рукояткой или трещоткой, в электроклуппе — электродвигателем, на станке заготовка закрепляется в патроне, а резьба формируется установленной в головке режущей оснасткой.

Выбирая инструмент, учитывают не только диаметр трубы, но и требуемый стандарт резьбы. В трубопроводах применяются цилиндрические и конические резьбы, поэтому резьбонарезная головка и гребенки должны соответствовать конкретному размеру и типу соединения.

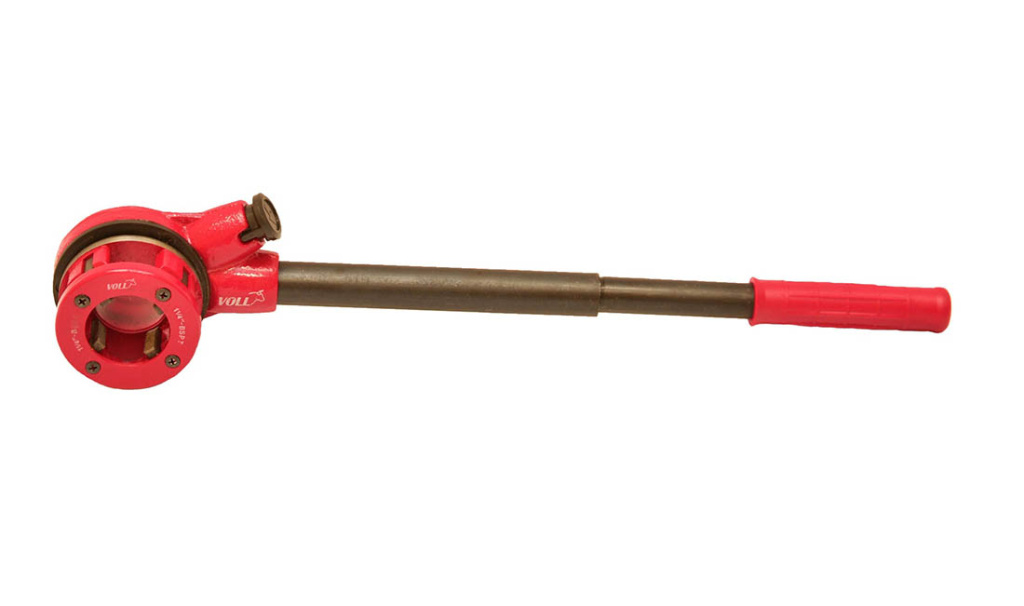

Когда подойдет ручной клупп

Ручной клупп подходит там, где объем работы небольшой, а мобильность важнее высокой производительности. Его стоит использовать при ремонте существующего трубопровода, замене отдельных участков, работе в котельной, сантехническом узле, нише или другом месте, куда сложно подвести крупное оборудование.

Еще одно преимущество — независимость от электропитания. Поэтому ручной клупп остается практичным инструментом для выездных работ, аварийного ремонта и единичных соединений. Он особенно удобен на уже смонтированной трубе, если вокруг нее достаточно места для движения рукоятки или трещотки.

Недостаток проявляется при большом количестве операций: оператору приходится создавать крутящий момент вручную, а скорость работы зависит от диаметра трубы, состояния металла и длины резьбы. Если за смену требуется выполнить много одинаковых соединений, выбор электроклуппа или станка обычно более рационален.

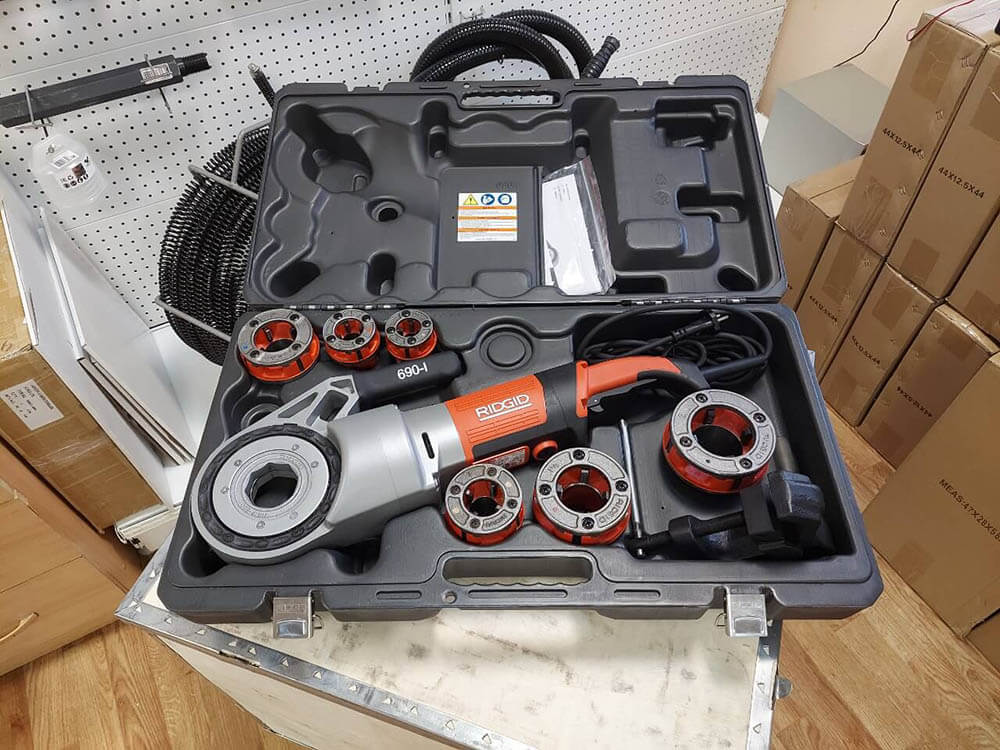

Когда лучше использовать электрический клупп

Электроклупп выполняет ту же операцию, но головку вращает двигатель. Оператору не приходится постоянно работать длинным рычагом, поэтому при регулярной нарезке скорость выше, а физическая нагрузка меньше.

Это удобный вариант для монтажных и сервисных бригад, когда за смену нужно выполнить серию резьбы на разных участках объекта. Он мобильнее станка и не требует переносить каждую трубу к стационарному рабочему месту, его можно принести непосредственно к месту работы и использовать на уже смонтированной трубе, если вокруг нее достаточно пространства.

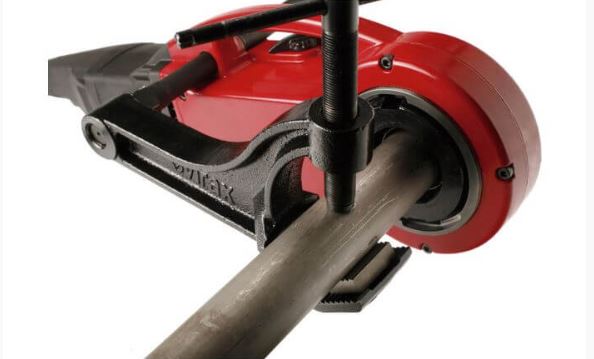

При нарезании возникает значительный реактивный момент, поэтому привод применяют со штатной струбциной или другим предусмотренным производителем способом фиксации. У профессиональных приводов опорный рычаг воспринимает усилие, возникающее при нарезании.

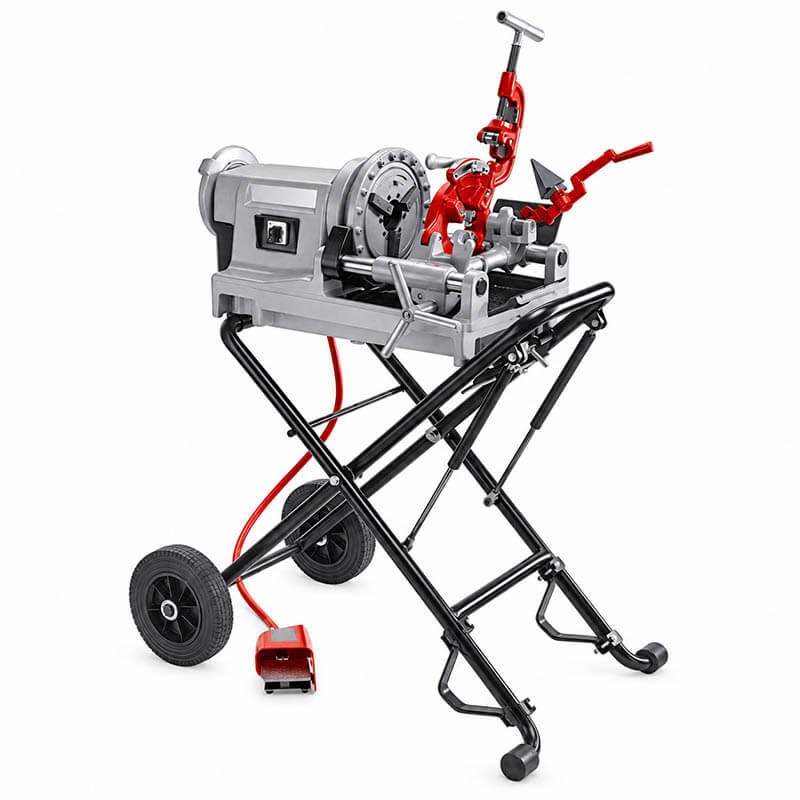

Когда нужен резьбонарезной станок

Резьбонарезной станок подходит там, где трубы обрабатывают как отдельные заготовки — в мастерской, на монтажно-заготовительном участке или на организованном рабочем месте непосредственно на объекте. Заготовка фиксируется в устойчивом положении, масло подается в рабочую зону. У многих моделей на одном рабочем месте можно также резать трубу и снимать внутренний грат.

Главное преимущество станка — производительность и повторяемость при большом количестве операций. Но на трубе, которая уже является частью смонтированного трубопровода, такой способ практически неприменим.

Поэтому станок и электроклупп не стоит сравнивать только по мощности: электроклупп «идет» к трубе, а при работе на станке трубу подают к оборудованию.

Ручной клупп, электроклупп или станок: что выбрать

Если нужно заменить участок существующего трубопровода и сделать несколько резьб по месту, разумнее ручной клупп. Для бригады, которая регулярно монтирует отопление, водоснабжение или другие трубопроводы, электроклупп ускоряет работу без потери мобильности. Если трубы постоянно режут в размер и готовят десятками, более рационален станок.

Подготовка трубы к нарезанию

Перед работой проверяют размер трубы и подбирают соответствующую головку. Торец должен быть отрезан ровно, без перекоса. После резки удаляют заусенцы, в том числе с внутренней кромки трубы. Если это предусмотрено технологией и инструкцией к конкретной оснастке, дополнительно подготавливают наружную заходную кромку.

Трубу надежно закрепляют в тисках или другом зажимном устройстве. На рабочую зону и режущие элементы наносят специальное резьбонарезное масло: оно уменьшает трение и нагрев, облегчает резание и помогает получить более чистую поверхность.

Номинальный трубный размер и фактический наружный диаметр — не одно и то же, поэтому головку подбирают по стандарту и размеру трубы, а не «на глаз».

Как нарезать резьбу на трубе клуппом

Чтобы правильно нарезать резьбу на трубе клуппом, особенно важно точно установить головку в начале работы: ошибка на первых витках приводит к перекосу всего профиля.

Последовательность работы следующая:

1. Подобрать головку, удалить заусенцы и подготовить торец.
2. Нанести резьбонарезное масло и установить головку строго по оси трубы.
3. С небольшим осевым усилием начать первые витки, не допуская перекоса.
4. Продолжать вращение в рабочем направлении, поддерживая смазку и удаляя стружку в соответствии с конструкцией инструмента.
5. После получения требуемой длины переключить трещотку на обратный ход, аккуратно свинтить головку с готовой резьбы, затем очистить и осмотреть витки.

Главная сложность — начало резания. Если головка пошла под углом, исправить резьбу будет трудно. Поэтому вопрос, как правильно нарезать резьбу клуппом на трубе, прежде всего связан с ровным торцом, фаской, надежной фиксацией и точным позиционированием инструмента.

Ошибки при нарезании резьбы

Даже правильно выбранный инструмент не компенсирует нарушение технологии. Наиболее частые ошибки:

• головка не соответствует размеру или типу резьбы;
• торец имеет перекос, фаска не подготовлена, остались заусенцы;
• клупп установлен не по оси трубы;
• труба плохо зафиксирована;
• используется недостаточно смазки;
• гребенки изношены, повреждены или забиты стружкой.

Следствием становятся неполные или рваные витки, перекос резьбы, повышенная нагрузка на инструмент и сложности при сборке соединения.

Как проверить готовую резьбу

После нарезания профиль очищают от масла и стружки и осматривают. Витки должны быть равномерными, без заметных сколов, задиров и сорванных участков. Ответная деталь должна устанавливаться без перекоса, при профессиональной работе размеры и профиль дополнительно проверяют калибрами.

Выбор между ручным клуппом, электроклуппом и станком определяется прежде всего организацией работы. Для ремонта и нескольких соединений важнее компактность ручного инструмента, для регулярного монтажа на объекте — производительность мобильного электроклуппа, а для постоянной подготовки большого количества труб — устойчивость и возможность работать с большими объемами стационарного станка.

Автор статьи:
Техник-технолог
Чулков Вячеслав Александрович
