Как выбрать цепные тиски

При обработке труб: нарезке резьбы, резке и других операциях необходимо обеспечить надежную фиксацию заготовки круглой формы. В этом случае используют трубные тиски. Их конструкция позволяет работать с круглыми металлическими и пластиковыми заготовками с минимальным повреждением поверхности и без изменения их формы. Цепные тиски имеют ряд преимуществ перед моделями, использующими иной вариант конструкции.

Как выбрать цепные тиски, о плюсах такого инструмента — в этой статье.

Принцип действия

Цепные тиски имеют сравнительно простую конструкцию. Выполнены они на массивном металлическом основании. Наиболее надежными считаются инструменты со станиной из чугуна. За удержание круглой трубы отвечают два элемента:

• Неподвижные губки, образующие форму буквы V. Размер этих элементов зависит от максимального рабочего диаметра. Губки снабжены зубцами для эффективного противодействия скольжению и вращению заготовки.
• Подвижная цепь, которая при работе удерживает трубу сверху, прижимая ее к губкам. За натяжение отвечает поворотный механизм с ручкой.

В хвостовой части основания предусмотрен кронштейн V-образной формы. Он расположен на той же высоте, что и губки тисков. С его помощью удерживается второй, свободный, конец трубы.

Многие модели оснащаются дополнительной опцией — гибочными роликами или одним роликом. Устанавливают их на станине по мере необходимости — эти элементы съемные. С помощью роликов можно выполнять гибку труб примерно до 1,5 дюйма диаметром.

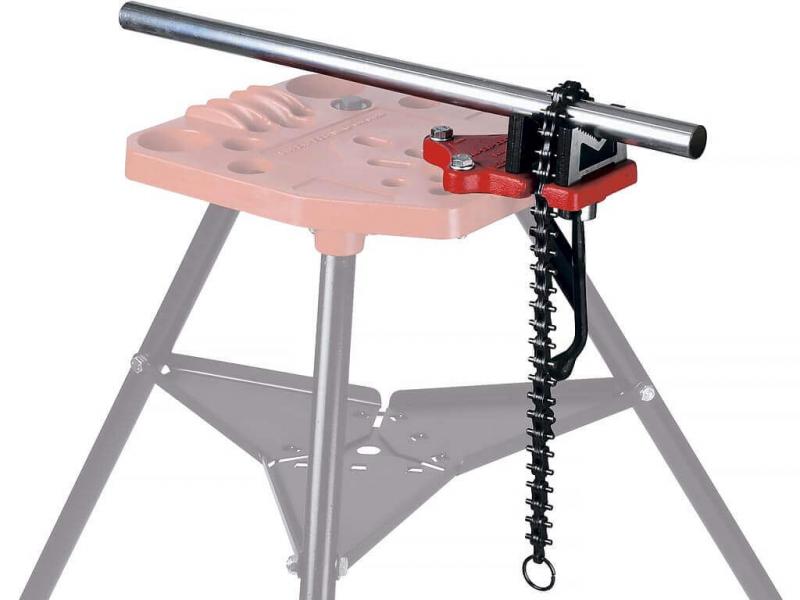

Существует разновидность инструмента с нижним креплением поворотной ручки.

Особенность конструкции этой модели — ручка, расположенная снизу. Такое инженерное решение позволяет устанавливать инструмент в любой части края стола. Так как наличие свободного места справа и слева не критично. Также тиски с нижним креплением могут устанавливаться на разборную подставку для использования в качестве переносных.

Преимущества фиксирующего инструмента

По функциональности цепные тиски можно сравнить с откидными. Они имеют одинаковую сферу применения. Но конструкция цепных моделей имеет следующие преимущества:

• Операция по закреплению заготовки выполняется быстрее. В профессиональных моделях зафиксировать трубу можно одной рукой, приподняв ею цепь. Для надежного захвата достаточно сделать 1,5 оборота поворотной ручки. Для работы с большими диаметрами требуется выбрать больший участок цепи. Поэтому может потребоваться 2-3 оборота ручки.
• Меньше вес и размер. За счет отсутствия верхней откидной части цепные модели заметно легче. Поскольку цепь гибкая, то такой инструмент удобен при перевозке и хранении, так как занимает меньше места.
• Цепные модели принципиально могут работать с диаметрами больше заявленного производителем. При условии удлинения цепи на несколько звеньев.

Цепь позволяет меньше повреждать заготовку при работе за счет большей площади контакта. Откидные тиски обеспечивают фиксацию в 3-4-х точках: две снизу и 1-2 сверху. Цепные равномерно распределяют нагрузку между несколькими звеньями. Что и позволяет увеличить площадь контакта с заготовкой.

Виды цепных тисков

Классические верстачные тиски

Наиболее распространенная модель, рассчитанная на установку в мастерской. Крепится такой инструмент достаточно прочным болтом к верстаку. Удобное расположение для большинства цепных тисков — ближе к краю и углу стола. Это позволяет обеспечить свободное свисание цепи. Также установка в углу верстака не мешает вращать ручку.

Переносные верстачные

Для использования на объекте удобны переносные цепные тиски. По конструкции они не отличаются от верстачных. Но комплектуются разборной треногой или иной подставкой.

Дополнительно можно приобрести специальный штатив регулируемой длины с V-образным кронштейном сверху. Он позволяет работать с длинными трубами. Штатив поддерживает незакрепленный конец заготовки.

Тиски для прямой сварки

Такие модели используются для удержания двух заготовок при соединении их между собой с помощью сварки. Они отличаются от верстачных двумя участками цепи. Закреплены они на одном металлическом основании.

Перед сваркой рабочий располагает трубы соосно и фиксирует каждый участок с помощью отдельной цепи.

Для сварки врезок

Эта модель по конструкции напоминает описанную выше. Но имеет угловую форму основания. Это позволяет закреплять трубы под прямым углом. Что удобно при сварке врезки. Отсюда и название.

Оба типа тисков используют при монтаже трубопроводов из стальных труб.

Для приваривания фланцев

Эта модель оснащается специальным фиксатором, позволяющим удерживать фланец во время приварки к торцу круглой заготовки. На трубе конструкция удерживается с помощью натяжной цепи.

Критерии выбора тисков

• Рабочий диаметр. Существуют несколько исполнений, наиболее популярными из которых являются модели на 4 и 6 дюймов. Как было отмечено выше, рабочий размер заготовок можно несколько увеличить за счет наращивания длины цепи. Профессиональные инструменты могут быть рассчитаны на заготовки диаметром до 8 дюймов, 200 мм.
• Назначение. Верстачные тиски считаются универсальными. Их можно использовать при резке, обработке торцов, нарезке резьбы на круглых заготовках. Сварочные позволяют фиксировать сразу два участка трубы.
• Опции и особенности конструкции. К полезным опциям стоит отнести наличие гибочных роликов. Они расширяют функционал инструмента.
• Комплект поставки. В комплект поставки тисков с цепным держателем может входить разборная подставка для установки инструмента на объекте. Также может отдельно приобретаться подходящий по высоте штатив.

Стоит отметить, что чем больше рабочий размер, тем тяжелее изделие. Так, профессиональные тиски для работы с трубами диаметром до 200 мм могут весить более 17 кг. Рабочий размер во многом определяет цену инструмента. Поскольку влияет на материалоемкость изделия.

Стоимость инструмента также зависит от надежности, удобства работы с ним и долговечности. Наиболее надежными считаются инструменты американских и европейских марок. Но изделия от некоторых отечественных и китайских брендов практически не уступают по качеству. При этом стоят заметно дешевле.

Автор статьи: Техник-технолог Чулков Вячеслав Александрович
